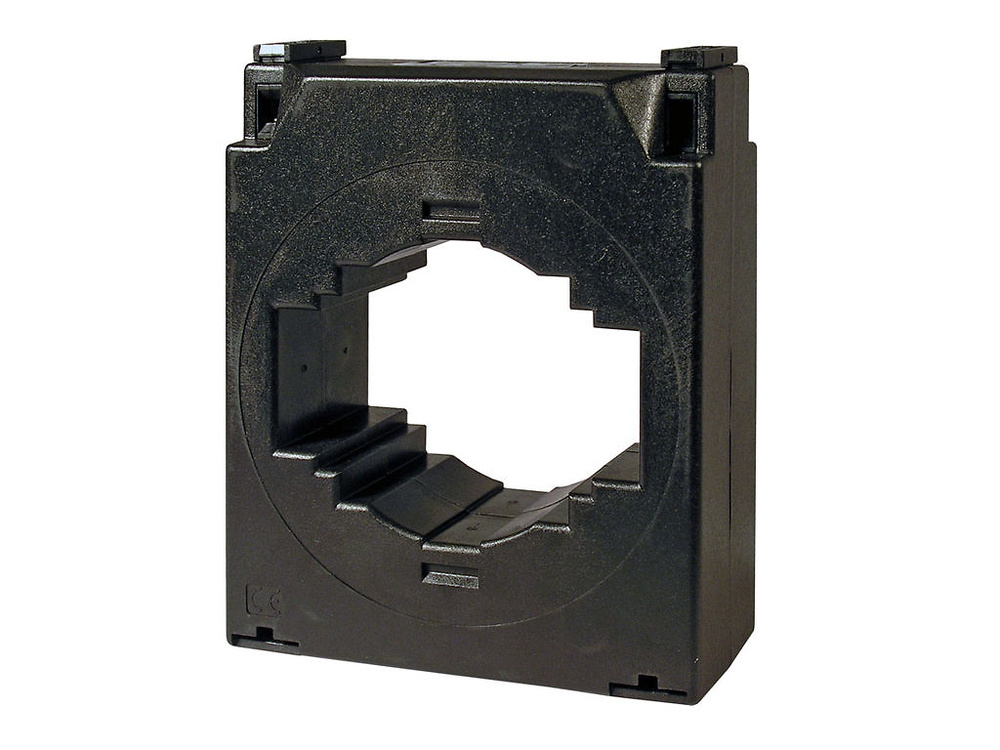

TC10 8005A, Transformador de corriente perfil estrecho, pletina 50x50 mm
Precios sin IVA
Uds.
Transformadores de Corriente Perfil Estrecho (TC)¡¡OPORTUNIDAD!! HEMOS BAJADO NUESTROS PRECIOS EN MUCHAS MARCAS. VISITA OTROS APARTADOS ANTES DE QUE SE AGOTEN!!
Transformador de corriente de alta precisión para medida, su función es convertir una corriente nominal elevada a una más baja para poder medirla mediante un equipo. Su aplicación es útil en instalaciones donde es posible parar el suministro eléctrico para poder instalar los transformadores.
CARACTERÍSTICAS
- Tipo barra pasante.
- Tipos desde 40 hasta 4000A.
- Diámetro interior desde 20,3 hasta 63mm, según tipo.
- Dimensión de pletina desde 25x5mm hasta 30x100mm.
- Se adjunta en una hoja el certificado del transformador.
- Accesorio para fijación en carril DIN (Tipos TCH5 y TCH6).
- Tipos codificables de secundario .../5A (bajo demanda .../1A).
DETALLES TÉCNICOS
TIPO TC10
PLETINA 50x50mm, 60x30mm, 80x30mm
TIPO DE PRODUCTO/COMPONENTE Transformador de Corriente
CLASE DE PRECISIÓN Clase 3 potencia máxima: 15VA, Clase 1 potencia máxima: 10VA, Clase 0.5 potencia máxima: 7.5VA
CORRIENTE NOMINAL (LN) 800A
CORRIENTE DEL SECUNDARIO 5A
PORCENTAJE DE TRANSFORMADOR 800/5
ANCHURA 108mm
ALTURA 130mm
PROFUNDIDAD 78mm
FRECUENCIA 50/60Hz
TENSIÓN DE AISLAMIENTO 3kVc.a.
CORRIENTE TÉRMICA CORTOCIRCUITO (th) 60n
CORRIENTE DINÁMICA (dyn) 2,5th
TENSIÓN MÁS ELEVADA PARA EL MATERIAL 0,72kVc.a.
CLASE TÉRMICA B(130ºC)
TIPO DE ENCAPSULADO Plástivo V0 autoextinguible
FACTOR DE SEGURIDAD Fs5
BORNES SECUNDARIOS PRECINTABLES Sí
TERMINALES SECUNDARIOS IP20
FIJACIÓN EN CARRIL DIN TCH5 y TCH6
NORMAS IEC 44-1, BS2627
