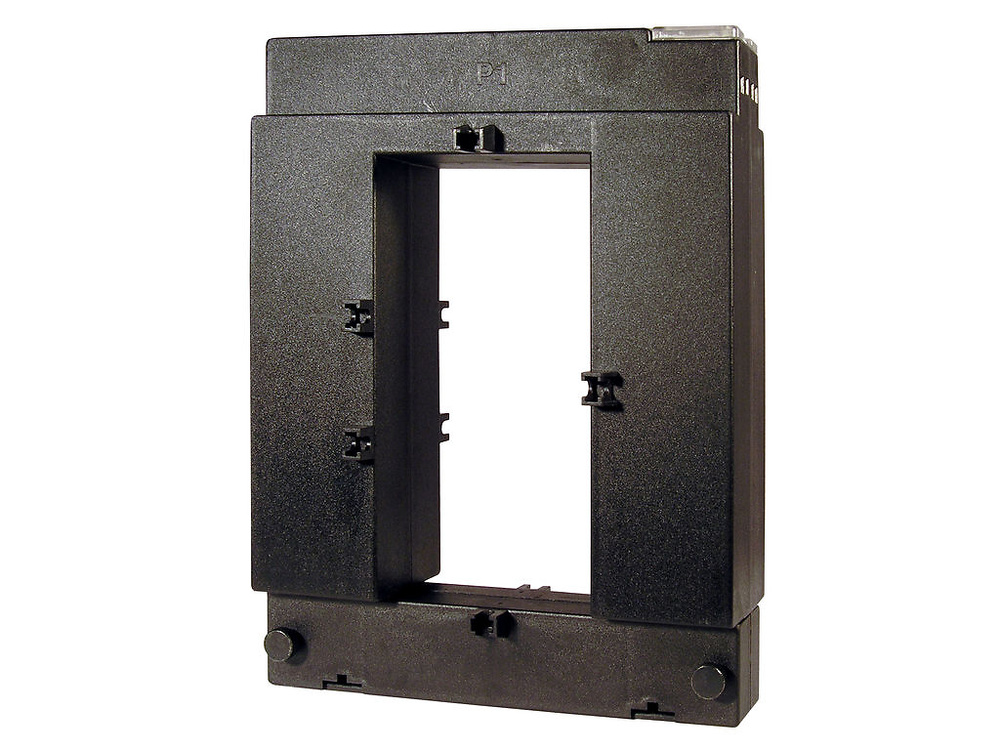

TP-816 6005, Transformador de corriente de nucleo partido, pletina 80x160 mm
Transformadores de Corriente de Núcleo Partido (TP)
¡¡OPORTUNIDAD!! HEMOS BAJADO NUESTROS PRECIOS EN MUCHAS MARCAS. VISITA OTROS APARTADOS ANTES DE QUE SE AGOTEN!!
Transformador de corriente de núcleo abierto o partido para medida de corriente sin necesidad de cortar el suministro, no es necesario desmontar la instalación para colocarlos.
CARACTERÍSTICAS
- Rango desde 100 a 5000A.
- Dimensiones de pletina desde 20x30mm hasta 80x160mm.
- Se adjunta el certificado del transformador.
APLICACIONES
- Convierte una corriente nominal que este elevada a una más baja para poder medir el equipo. En instalaciones donde es posible parar el suministro eléctrico para poder instalar los transformadores.
DETALLES TÉCNICOS
TIPO TP-816
PLETINA 80x160mm
TIPO DE PRODUCTO/COMPONENTE Transformador de Corriente
CORRIENTE DEL SECUNDARIO 5A
CLASE DE PRECISIÓN Clase 3 potencia máxima: 14VA, Clase 1 potencia máxima: 5VA
CORRIENTE NOMINAL (LN) 600A
PORCENTAJE DE TRANSFORMADOR 600/5
ANCHURA 245mm
ALTURA 184mm
PROFUNDIDAD 70mm
FRECUENCIA 50/60Hz
TENSIÓN DE AISLAMIENTO 3kVc.a.
CORRIENTE TÉRMICA CORTOCIRCUITO (th) 60n
CORRIENTE DINÁMICA (dyn) 2,5th
TENSIÓN MÁS ELEVADA PARA EL MATERIAL 0,72kVc.a.
CLASE TÉRMICA B(130ºC)
TEMPERATURA DE TRABAJO -5...40ºC
RELACIÓN DE TRANSFORMACIÓN Según Tipo (.../5 ó .../1A)
TIPO DE ENCAPSULADO Plástivo V0 autoextinguible (UL 94V0)
FACTOR DE SEGURIDAD Fs10
BORNES SECUNDARIOS PRECINTABLES Sí
NORMAS IEC 44-1, UNE 21088-1, UL 94, VDE 0414
